Kapcsolók
Miért kell egy teljes fejezetet a kapcsolóknak szentelni? Bizony, ez a téma is sokkal szerteágazóbb, mint első ránézésre hihetnénk!
Alapvető követelmények
Egy modellvasúti kapcsolónak alapvetően az alábbi kritériumoknak kell megfelelnie:
- Ha két kapcsolót egymásnak tolunk, azok automatikusan kapcsolódjanak össze.
- Megfelelő szerkezettel, az ún. "szétkapcsoló-vágány"-nyal a kapcsolatuk bontható legyen.
- Szűk ívekben is megbízhatóan működjenek.
Különbségek az igazi és a modellvasút között
Először is nézzük meg, hogy mi a különbség ezen a téren az igazi és a modellvasúti kocsik között.
Az első fontos észrevételünk, hogy a modellvasúti kocsiknal az ütközők "csak díszek", a kapcsolatban nincs szerepük. Így, ha a mozdony tolja a vonatot, azt a kocsikapcsolókon keresztül teszi.
🚂 Húzás közben

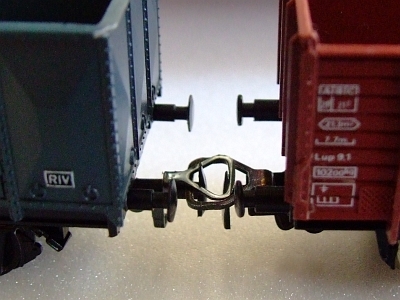

Az egyik kocsi húzza a másikat
🔄 Tolás közben

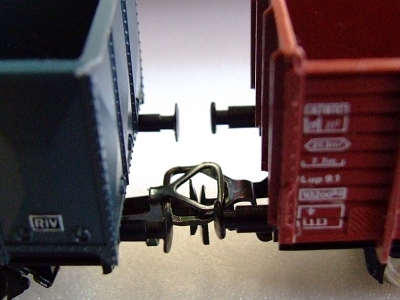

Ebben a helyzetben vannak a kapcsolók, ha a vonat tolat
A valóság vs. modell problémája
A NEM szabvány egységesítette a kocsik kapcsolókészüleit. Ezért a különböző gyártóktól származó kocsik egymással összekapcsolhatók. Illetve... nos itt jön a probléma.

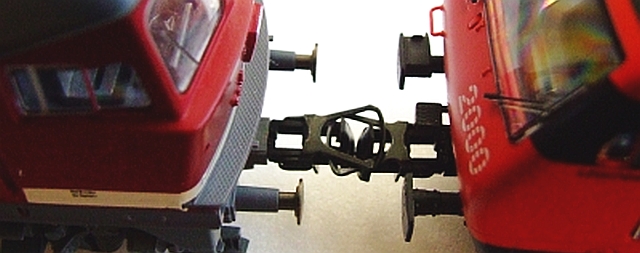

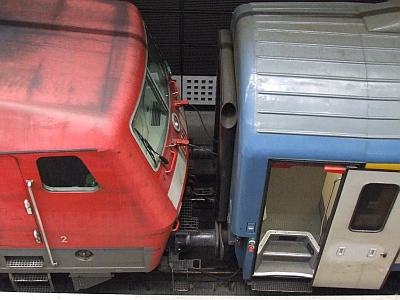

Amint az a fenti képeken is látszik, a modellvasúti kocsik ütközői elég távol vannak egymástól. Ha megnézünk egy valódi kapcsolatot, rögtön szembetűnik a különbség.
🔧 A szűk ívek problémája

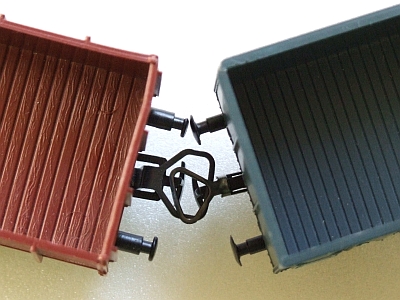

Annak okát, hogy miért nem tudjuk ezt a szoros kapcsolatot a modellvasúton is megvalósítani, a szűk ívekben kell keresnünk. A modellvasúti ívek ugyanis sokkal szűkebbek a valódinál. Az alábbi képen látszik, hogy ívben az ütközők az egyik oldalon szinte összeérnek:
A közelkapcsolók megoldása
Ezek eltüntették azt a távolságot, amit a fenti képeken a vontatott, illetve tolt kocsik kapcsolóinak játékából adódott.
📏 Normál kapcsolók

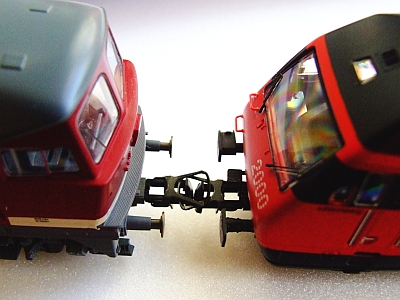

Hagyományos kapcsolókkal összekapcsolt szerelvény
🎯 Közelkapcsolók

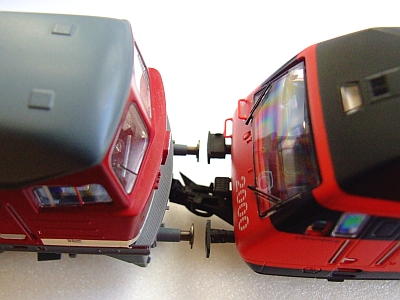

Közelkapcsolóval összekapcsolt szerelvény - az ütközők elfogadható közelségben
Kompatibilitási kérdések
Erre ugyancsak egy szabványos felület ad lehetőséget. A kapcsolók cserélhetők és az egységes foglalatnak hála ezt mi könnyedén meg is tehetjük.
🎨 Esztétikai előnyök

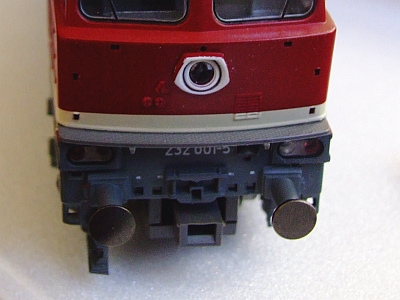

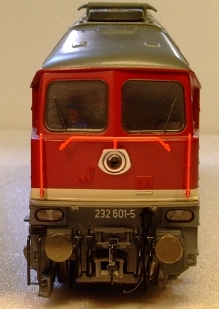

A foglalatnak ráadásul van egy nagy előnye: ha nem akarunk, nem kell bele tennünk semmit. A modellvasúti kapcsolók ugyanis egyáltalán nem élethűek ezért nem mutatnak túlzottan szépen. Ha kiválasztjuk, hogy a mozdonyunknak melyik vége kapcsolódjon a szerelvényhez, akkor csak arra a végére kell felszerelnünk a kuplungot. Az elejére pedig felszerelhetjük az igazi kapcsolószerkezet imitációját:

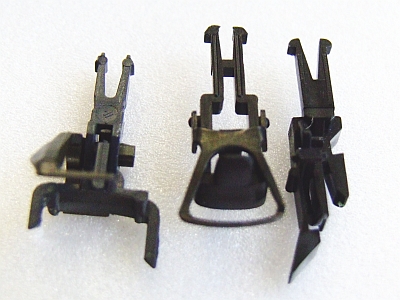

Kapcsolótípusok összehasonlítása
A kapcsolók különbözőek ugyan, de emiatt nem kell aggódnunk, hiszen akármilyen járművet vásárolunk is, a vele kapott csomagban biztos lesz egy normál, vagy egy ún. univerzális kapcsoló.
Ez utóbbi igyekszik a közelkapcsoló előnyeit egyesíteni a kompatibilitással, azaz itt egy olyan közelkapcsolóról van szó, ami képes a normál kuplunghoz is csatlakozni. Ez a látszólagos tökéletesség azonban még nem tudja kiszorítani a közelkapcsolót, ugyanis azzal még mindig szorosabb csatlakozás létesíthető mint az univerzálissal.
Kinematikás megoldás
Ahhoz, hogy a hosszabb kocsik is gond nélküli kapcsolódhassanak, a kapcsoló befogószerkezetét is módosították. Így ívekben sem távolodik el egymástól zavaróan két kocsi. A megoldást közelkapcsoló (kurzkupplung)-kinematikának hívják.
➡️ Egyenes szakaszon

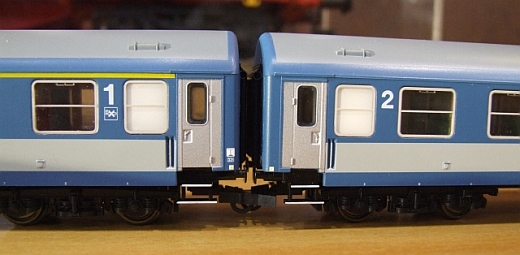

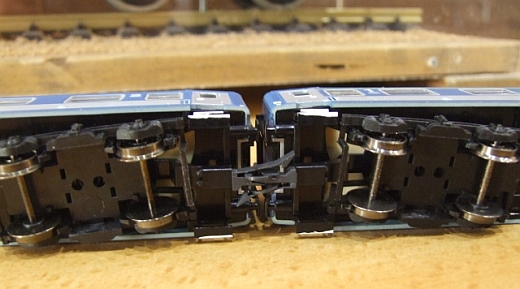

A kinematikával felszerelt kocsik egyenesben majdhogynem teljesen összeérnek
🔄 Ívben

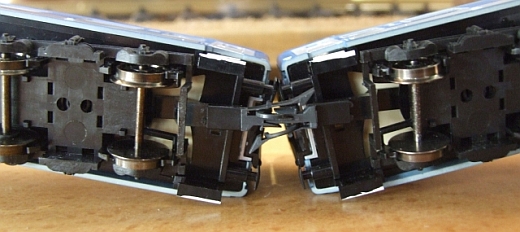

Ívben pedig az ív külső része felé nyílnak
🔧 A kinematika működése
A kinematika lelke egy lepke alakú kivágás. A fenti képeken mögötte előtűnik a kocsiszekrény fehér lemeze. A kivágás és egy rugó segítségével a kinematika az ívbe álló kapcsolószerkezetet a képen látható módon kiemeli. A két kocsit így mindig a megfelelő távolságban tartja.
